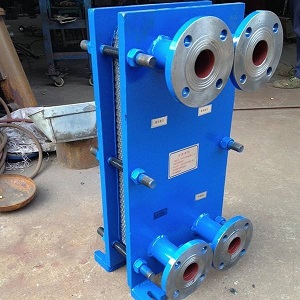

板式换热器的选型知识介绍

板式换热器的选型知识介绍

  板式换热器现在被广泛的应用在很多地方,那么大家是否了解板式换热器在选型时需要注意的一些地方呢?豪特板式换热器厂家在此总结了一些注意点把它整理成板式换热器选型手册供大家阅读。

  1、板型选择

  板片型式或波纹式应根据换热场合的实际需要而定。对流量大允许压降小的情况,应选用阻力小的板型,反之选用阻力大的板型。根据流体压力和温度的情况,确定选择可拆卸式,还是钎焊式。确定板型时不宜选择单板面积太小的板片,以免板片数量过多,板间流速偏小,传热系数过低,对较大的换热器更应注意这个问题。

  2、压降校核

  在板式换热器的设计选型使,一般对压降有一定的要求,所以应对其进行校核。如果校核压降超过允许压降,需重新进行设计选型计算,直到满足工艺要求为止。远望BR型板式换热器,具有换热效率高,物料流阻损失小,结构紧凑,温度控制灵敏、操作弹性大,装拆方便,使用寿命长等特点,是目前国内先进的节能换热设备。

  3、单板面积的选择

  单板面积过小,则板片数目多,占地面积大,阻力降减小;反之,单板面积过大,则板片数目少,占地面积小,阻力降增大,但是难以保证适当的板间流速。因此一般单板面积可按角孔流速为6m/s左右考虑。

  4、板间流速的选取

  流体在板间的流速,影响换热性能和压力降。流速高,传热系数高,阻力降也增大:反之,则相反。一般取板间流速为0、2-0、8m/s,且尽量使两种流体板问速度一致。流速小于0、2m/s时,流体达不到湍流状态,且会形成较大的死角区;流速过高会导致阻力降剧增,气体板间流速一般不大于10m/s、

  5、流程的确定

  两侧流体的流量大致相当时,应尽量按等程布置:当两侧流体的流量相差较大时,则流量小的一侧按多流程布置或采用不等截面通道的板式换热器。另外,当某一介质的温升或温降幅度较大时,也可采用多流程。有相变发生的一侧一般均为单流程,且接口方式为上进下出。在多流程换热器中,一般对同流体在各流程中应采用相同的流道数。换热器压降修正系数,单流程时取1、2~1、4,2~3流程取1、8~2、0,4~5流程取2、6~2、8、

  6、流向的选取

  单相换热时,逆流具有较大的平均温差,一般在板式换热器的设计中要尽可能把流体布置为逆流。两侧流体为等流程时,为逆流。
