板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新式高效换热器，那么大家是否了解它结构有哪些部件组成呢？今天豪特厂家为大家来介绍：
板式换热器的结构要素：

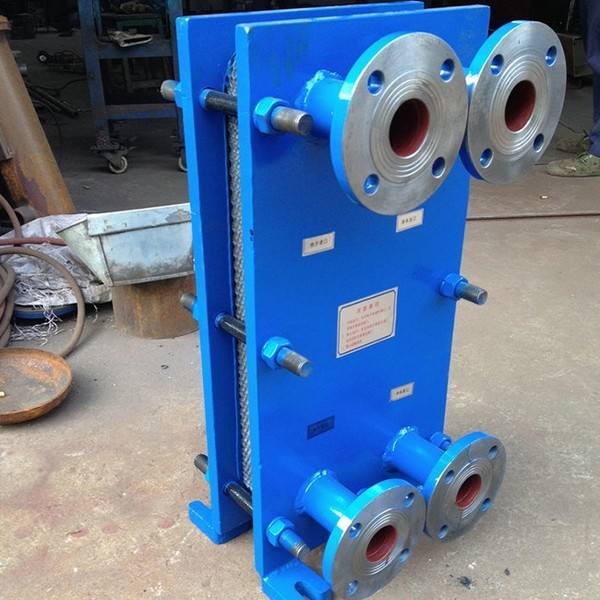

板式换热器首要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等构成。
板式换热器各部件功用如下：
一、传热板片
传热板片是换热器首要起换热作用的元件，通常波纹做成人字形，依照流体介质的不相同，传热板片的资料也不相同，大多选用不锈钢和钛材制造而成。
二、密封垫片
板式换热器的密封垫片首要是在换热板片之间起密封作用。资料有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不相同介质选用不相同橡胶。
三、两端压板
两端压板首要是夹紧压住悉数的传热板片，确保流体介质不泄露。
四、夹紧螺栓
夹紧螺栓首要是起紧固两端压板的作用。夹紧螺栓通常是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。
五、挂架
首要是支承换热板片，使其拆开、清洗、拼装等便利。
以上就是豪特厂家介绍的板式换热器的结构，希望对大家有所帮助，如果大家有板式冷凝器、板式冷却器、板式换热器等产品需要，可以来联系我们豪特换热设备公司。
